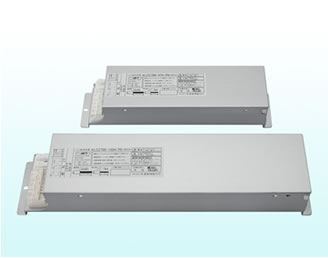

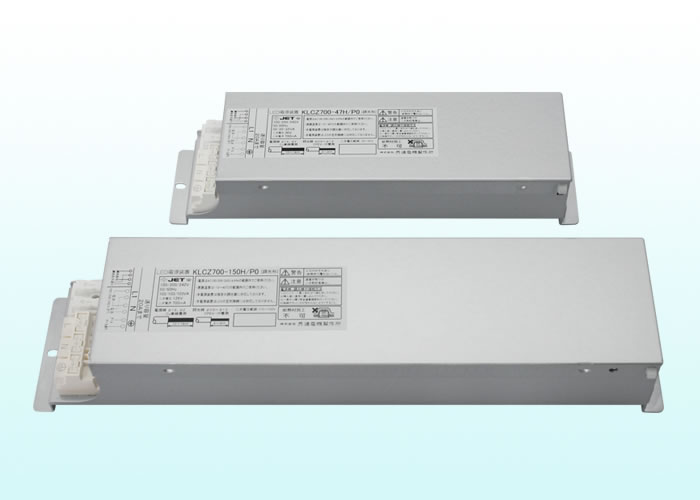

LED電源装置 別置型/PWM調光

オススメのポイント

  1. 入力ボルトフリー
  2. 調光範囲1〜100%(出力電流比)
  3. 絶縁型
  4. 長寿命設計(6万時間)
  5. PSE適合品
  6. 速結端子、コネクタで施工が容易

用途

施設・店舗・ビル・工場等、省エネ用途や演出用途に適したLED調光用電源です。


仕様

KLCZ350- 43H/P0 KLCZ500- 192H/P0 KLCZ700- 28H/P0 KLCZ700- 47H/P0 KLCZ700- 96H/P0 KLCZ700- 150H/P0 KLCZ1R0- 48H/P0 KLCZ1R0- 140H/P0
回路方式 絶縁型
入力 電圧[V] AC100/200/242
周波数[Hz] 50/60
電流[mA] 170/90/70 840/420/ 350 200/100/80 320/160/140 590/300/ 250 1030/520/ 430 440/220/ 190 1250/620/520
容量[VA] 17/18/18 84/84/84 20/20/20 32/32/33 59/59/60 103/103/ 103 44/45/46 125/125/125
電力[W] 17/17/17 83/81/81 19/19/19 31/31/31 59/58/58 101/100/ 100 43/43/43 121/121/121
力率 0.85以上 ※1
出力 定格電流[mA] 350 500 700 700 700 700 1000 1000
定格電圧[V] 36 144 21 36 72 126 36 108
出力電圧範囲[V] 27~40 86~182 11~23 23~47 43~80 80~130 26~40 72~108

無負荷時出力電圧
[V]

55 190 35 55 102 190 55 150
調光範囲[%](電流比) 1~100
適用
規格
安全規格 電気用品安全法適合
雑音の強さ 電気用品安全法適合 ※1
高調波電流 JIS C 61000-3-2 クラスC
※1)力率と雑音の強さは非調光時のみ

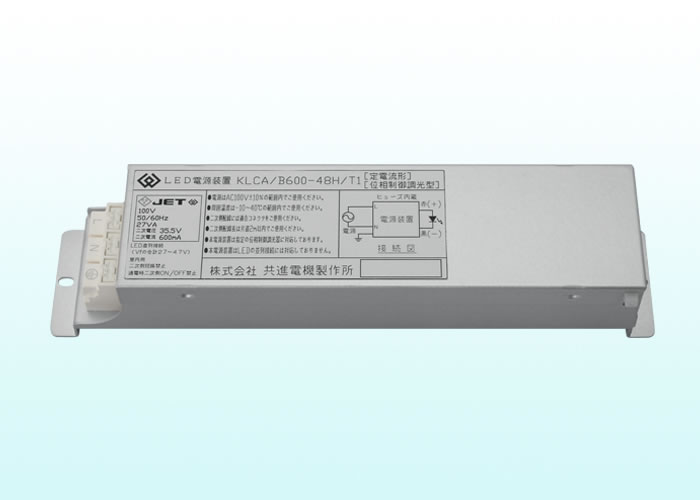

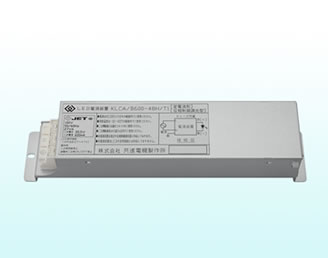

LED電源装置 別置型/位相調光

オススメのポイント

  1. 調光範囲1~100%(出力電流比)
  2. 絶縁型
  3. 長寿命設計(6万時間)
  4. PSE適合品
  5. 速結端子、コネクタで施工が容易

用途

施設・店舗・ビル・工場等、省エネ用途や演出用途に適したLED調光用電源です。


仕様

KLCA/B350-43H/T1 KLCA/B600-48H/T1
回路方式 絶縁型
入力 電圧[V] AC100
周波数[Hz] 50/60
電流[mA] 170 270
容量[VA] 17 27
電力[W] 17 26
力率 0.85以上 ※2
出力 定格電流[mA] 350 600
定格電圧[V] 35 35.5
出力電圧範囲[V] 28~43 27~47

無負荷時出力電圧
[V]

※1
調光範囲[%](電流比) 1~100
適用
規格
安全規格 電気用品安全法適合
雑音の強さ 電気用品安全法適合 ※2
高調波電流 JIS C 61000-3-2 クラスC
※1)無負荷時は発振停止します
※2)力率と雑音の強さは非調光時のみ
